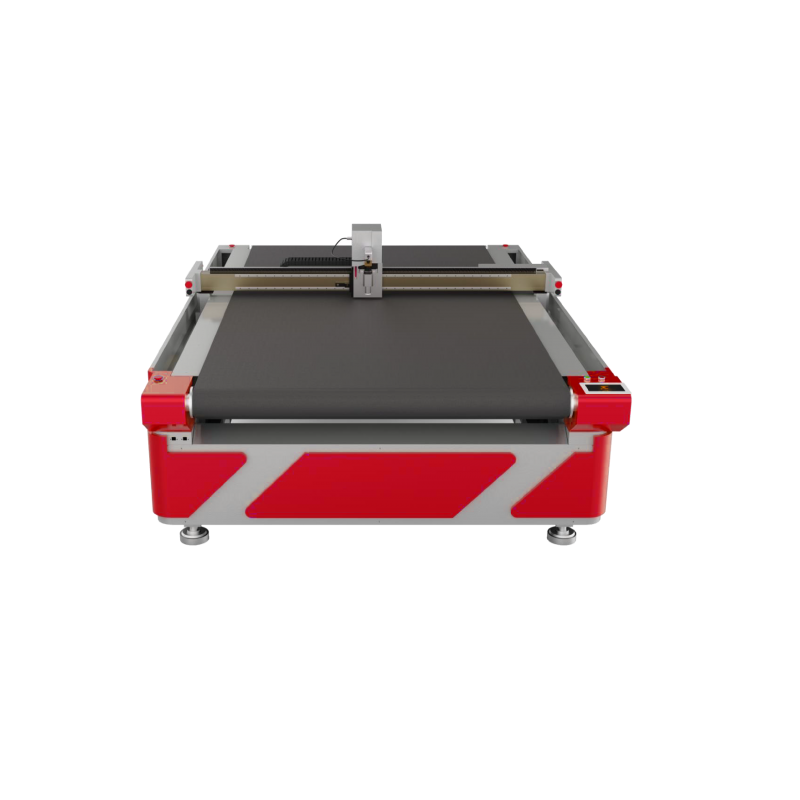

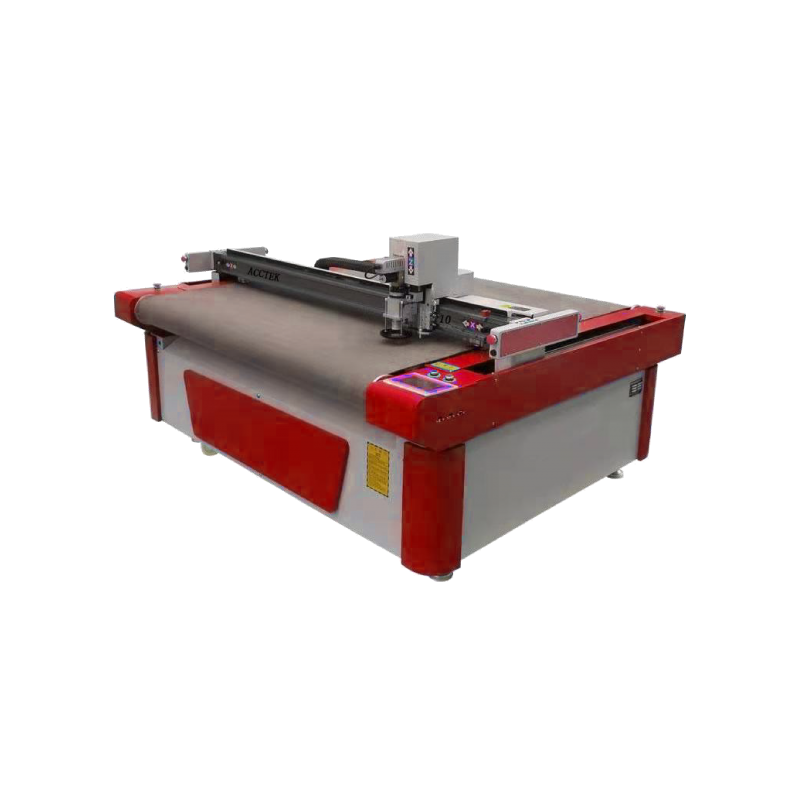

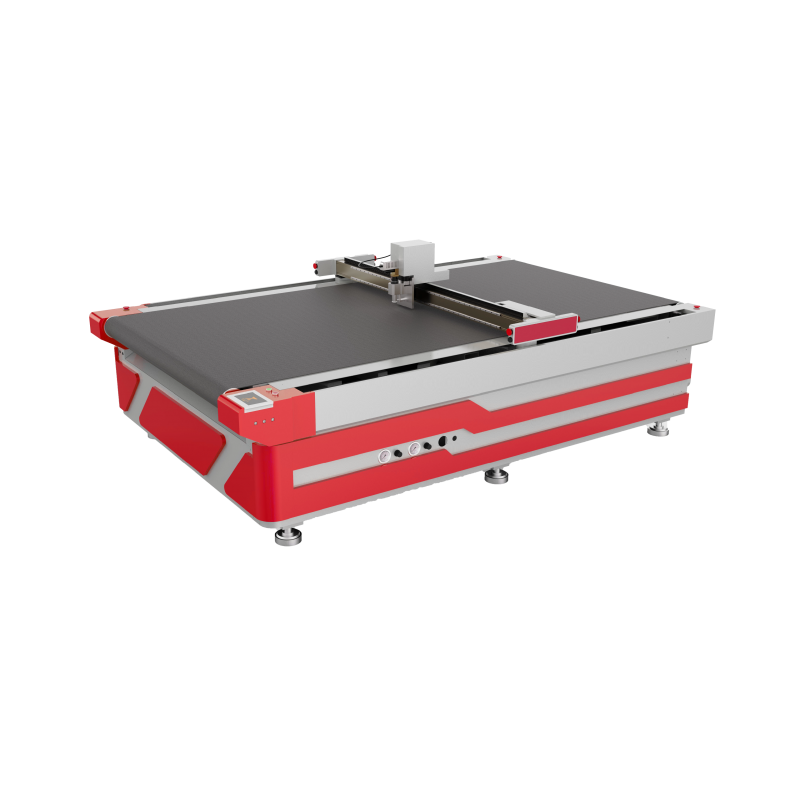

ULTIMA UL-C1825 Cutter jednowarstwowy

UL-C1825 to zaawansowane automatyczne urządzenie tnące, które zostało zaprojektowane z myślą o spełnieniu najwyższych wymagań przemysłowych.

Dzięki szerokiemu zakresowi zastosowań, UL-C1825 jest idealnym rozwiązaniem dla firm zajmujących się obróbką różnych materiałów, od tkaniny, pianki po karton, skórę, PVC, czy też arkusze kompozytowe.

Standardowe funkcje

• Stół z odlewanej stali: Z funkcją automatycznego podawania materiału.
• System podawania materiału: Automatyczny system podawania z rolkami i awaryjnym wyłącznikiem.
• Serwomotory wysokiej częstotliwości: Serwomotory Delta.
• Pompa próżniowa: 9kW pompa vacuum z tłumikiem.
• System sterowania: Zaawansowany kontroler z portem USB i Ethernetem.
• Prowadnice liniowe: Prowadnice liniowe PMI, zapewniające precyzyjny ruch.
• Oprogramowanie Boke Intelligence: System auto-nesting dla optymalizacji cięcia.
• Wyposażenie standardowe i dodatki
• Nóż krążkowy: Zaprojektowany do cięcia trudnych, włóknistych materiałów, takich jak włókno szklane, aramid, cienkie tkaniny.
• Narzędzie V-cut: Doskonałe do tworzenia złożonych wzorów z materiałów kompozytowych, możliwość cięcia pod 5 różnymi kątami (0°, 15°, 22,5°, 30°, 45°).
• Pneumatyczny nóż oscylacyjny: Narzędzie napędzane powietrzem, idealne do cięcia twardych, gęstych materiałów, ale również radzi sobie z miękkimi, grubszymi materiałami, jak pianka.
• Narzędzie do dziurkowania: Do wykonywania otworów o tej samej średnicy na miękkich materiałach (standardowe średnice 2mm/4mm/6mm).
• Narzędzie frezujące: Głównie do twardych materiałów, takich jak akryl, płyty aluminiowe, MDF i inne.
• Kamera CCD: Przemysłowa kamera CCD do zbierania informacji o materiale (wzory i kształty), używana do szybkiego i dokładnego cięcia nieregularnych materiałów.
• Projektor: Do projekcji grafik cięcia, umożliwiający dostosowanie pozycji cięcia zgodnie z projekcją, co pozwala na szybkie i precyzyjne cięcie.
• Uchwyt na marker: Do oznaczania i rysowania opisów lub numerów na materiale.

Parametry techniczne:

• Maksymalna prędkość cięcia: 1200 mm/s (w zależności od materiału)
• Maksymalna prędkość ruchu: 1500 mm/s
• Pole pracy: 1800x2500 mm (C1825), 1600x2500 mm (C1625)
• Współpracujące narzędzia: nóż krążkowy, oscylacyjny, wleczony, znacznik
• Moc turbiny: 9 kW
• Przeznaczenie: Skóra, tkanina, PVC, karton i inne
• Maksymalna grubość cięcia: 20 mm w zależności od materiału
• Metoda mocowania materiału: Absorpcja próżniowa
• Dokładność powtórnego pozycjonowania: ± 0,05 mm
• Dokładność mechaniczna: Maks. 0,05 mm
• System napędowy: Serwomotor
• System sterowania: Kontroler RD
• Metoda transmisji danych: USB / Ethernet
• Obsługiwane formaty plików: DXF, PLT, AI, SVG, PDF, NC, DST, DSB itp.
• Środowisko pracy: Temp. 0-40°C, wilgotność 20-80% RH
• Zasilanie i moc całkowita: 400V / 50 Hz - 11 kW
